Fahrleitungsschutz für Wechselstrombahnen

SPRECON-E-P RO..6

Die modular aufgebauten Fahrleitungsschutzgeräte SPRECON-E-P RO..6 werden in Bahnanlagen und -netzen als Haupt- oder Reserveschutz für unterschiedlichste Fahrleitungsanlagen eingesetzt. Die implementierten Schutzfunktionen ermöglichen dabei den selektiven Schutz von ein- oder zweiseitig gespeisten Fahrleitungsabzweigen. Die Konzeption der Schutzfunktionen ermöglicht unabhängige Schutzkonzepte für Netzverknüpfungspunkte (Kuppelanlagen o.ä.).

Anwendungsbereiche

Dank der umfangreichen Zusatzfunktionen sind die Geräte besonders für folgende Einsatzbereiche mit unterschiedlichen Netzfrequenzen (16,7 Hz, 25 Hz, 50 Hz) qualifiziert:

AC-Fahrleitungsanlagen in Einleiter-Architektur (mit bis zu zwei unabhängigen Leistungsschaltern)
AC-Fahrleitungsanlagen in Zweileiter-Architektur (mit Autotransformatoren)
Anschaltung von Nebenverbrauchern am Bahnnetz

Bedienung & Parametrierung

Die abgesetzte Bedieneinheit ermöglicht eine effiziente und sichere Betriebsführung. Sie können damit erforderliche Bedienhandlungen sowie die vollständige Schutzeinstellung vor Ort durchführen.

Mit dem SPRECON-E Designer wird die SPRECON-E Leittechnik parametriert. Mittels Drag & Drop-Funktion konfigurieren Sie die Leittechnikfunktionen einfach und schnell. Der integrierte Display Editor erstellt parallel sämtliche Bilder für die SPRECON-Bedieneinheit. Diese stellt Prozess- und Geräteinformationen vollgrafisch und farblich anschaulich auf einem großen LC-Display dar. Zusätzlich stehen Ihnen frei parametrierbare LED zur Signalisierung zur Verfügung.

Mit den eigenständigen Navigationstasten bewegen Sie sich intuitiv durch die verschiedenen Displayseiten und Untermenüs und können die umfangreichen Schutz- und Leittechnikfunktionen nutzen.

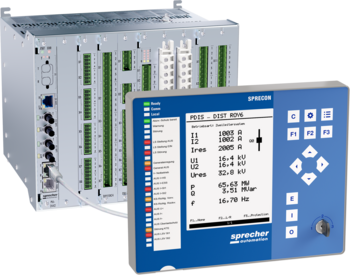

Multifunktionales Schutzgerät SPRECON-E-P RO..6-2

Die multifunktionalen SPRECON-E-P RO..6-2 Fahrleitungsschutzgeräte sind modular aufgebaut und mit standardisierten Hardwaremodulen ausgerüstet. Die implementierten Schutzfunktionen ermöglichen einen selektiven Haupt- oder Reserveschutz von ein- oder zweiseitig gespeisten Fahrleitungsabzweigen in verschiedenen Einspeisearchitekturen. Neben Schutz und Messwerterfassung steuern Sie mit den Geräten auch Leistungsschalter.

Schutzpakete

Zum standardmäßigen Basisfunktionsumfang können Sie optional zusätzliche Schutzfunktionen als Erweiterungspakete hinzufügen. Die in einigen Schutzpaketen erhältlichen Systemschutzfunktionen sind dabei als eigenständige Schutzfunktionen in der Firmware implementiert.

Paket 1: Fahrleitungsschutz für Wechselstrombahnen
Paket 2: Paket 1 + Synchro-Check

Darüber hinaus können SPRECON-E-P RO..6-2 Geräte weitere Aufgaben des Anlagenschutzes wie Spannungs-, Frequenz und Leistungsrichtungsschutz erfüllen.

Getrennte Schutz- & Leittechnik

Die SPRECON-E-P RO..6-2 multifunktionalen Geräte gewährleisten den Schutz von Wechselstrom-Fahrleitungsanlagen und können zugleich Steuerungs- und Überwachungsaufgaben in Bahnschaltanlagen übernehmen. Die Geräte erfüllen dabei sämtliche sekundärtechnische Aufgaben und zeichnen sich durch eine konsequente Trennung des Schutz- und Leittechnikteils aus:

Getrennte Datenmodelle
Getrennte Leit- und Schutztechnik-Firmware
Getrennte Leit- und Schutztechnik-Parametrierung
Getrennte Passwörter
Keine Schutzprüfung des Abganges und Unterbrechung im Primärstromkreis bei Update der Leittechnik-Parameter und Leittechnik-Firmware notwendig

Durch Einteilung in Schutzkonfiguration und Leittechnikparametrierung erfüllen die Geräte die unterschiedlichen Anforderungen bestmöglich und können unter Berücksichtigung anwenderspezifischer Anforderungen in jedem Schaltfeld eingesetzt werden.

Konfiguration

Sie können alle Funktionen je nach Anwendung einzeln aktivieren oder deaktivieren. Nicht benötigte Funktionen blenden Sie einfach aus. Die Konfiguration des Gerätes bleibt damit einfach und übersichtlich.

Bei der Leittechnik steht das Konzept einer datenbankgestützten Typenorientierung nach gleichen Feldtypen im Vordergrund. Dadurch wird die Projektierung umfangreicher Systeme wesentlich vereinfacht und erleichtert.

Technische Daten (Auszug)

Implementierte Schutzfunktionen	REFERENZ	TYP
Implementierte Schutzfunktionen		IEC 61850-7-4	RO6 4 x I 4 x U	ROY6 4 x I 4 x U
Wertesätze			8	8
Messwertprüfung			✓	✓
Wiedereinschaltsperre	86	PMRI	✓	✓
Kurzschlussrichtungsermittlung	67	PTOC, RDIR	✓	✓
Schnellauslösung I> HS UMZ, 1x ungerichtet, 1x gerichtet	50, 51	PIOC, PTOC	✓	✓
Distanzschutz	21	PDIS
-- Überstromfreigabe I>		PTOC	✓	✓
-- Kreissegment-Unterimpedanzfreigabe Z<			✓	✓
-- Polygonale Unterimpedanzfreigabe Z<			✓	✓
-- Distanzzonen / Übergreifzonen			8 / 1	8 / 1
-- Gerichtete Endzeit / ungerichtete Endzeit			✓ / ✓	✓ / ✓
Signalübertragung (SÜ)	85	PSCH	✓	✓
-- Fernausgäng über Wirkschnittstelle (WS-FA)			24	24
-- Ferneingänge über Wirkschnittstellen (WS-FE)			24	24
Not-Überstromzeitschutz / Überstromzeitschutz
-- I> UMZ/AMZ, 6-stufig	50, 51	PIOC, PTOC	✓	✓
-- gerichtete Auslösung (einstellbar)			✓	✓
-- Unterspannungsfreigabe (einstellbar)			✓	✓
Einschaltstabilisierung (Inrush, Einschaltsperre)		PHAR	✓	✓
Überspannungsschutz U>, 3-stufig	59	PTOV		✓
Unterspannungsschutz U<, 3-stufig	27	PTUV		✓
Unterfrequenzschutz f<, 4-stufig	81	PTUF	✓	✓
Unterfrequenzschutz f>, 2-stufig	81	PTOF	✓	✓
Frequenzänderungsschutz df/dt fallend, 4-stufig, df/dt steigend, 2-stufig	81R	PFRC	✓	✓
Leistungsrichtungsschutz P/Q, je 2-stufig	32	PDOP, (PDUP)		✓
Überlastschutz mit optionaler redundanter Kühlmitteltemperaturerfassung	49	PTTR	✓	✓
LS AUS durch bis zu 2 Signaleingänge	81	(PTRC)	✓	✓
Schalterversagerschutz (LSV)	50BF	PTOC, RBRF	✓	✓
Fehlerortbestimmung (FOB) je 6 Segmente in Vor- und Rückwärtsrichtung	21FL	RFLO	✓	✓
Synchronisierungsautomatik	25	RSYN		✓
Impulsstufe (programmierbare Logik) 6 konfigurierbare Funktionen			✓	✓
Auslösekreisüberwachung, 2 Eingänge (2x)	74TC		✓	✓
Logik + Zeitstufen für binäre Eingänge			✓	✓
Virtuelle binäre Eingänge (vBE) / Leittechnikeingänge (Leit-BE)			30/15	30/15
Logik + Haltezeit für Ausgangsrelais			✓	✓
Betriebsmesswerte, Kurzreport			✓	✓
Ereignisaufzeichnung, unverlierbar		RDRE	✓	✓
Stördatenaufzeichnung, unverlierbar		RADR, RBDR	✓	✓
LS Steuerung bei Schutzgerät			✓	✓
LS-Statistik, Messwertstatistik			✓ / ✓	✓ / ✓
Selbstüberwachung			✓	✓
Test- und Inbetriebnahmehilfen			✓	✓
IEC 60870-5-103, -104 oder IEC 61850			wählbar	wählbar

Abmessungen & Gewicht

Maße: 212/436 x 176 x 257 mm (B x H x T) inkl. Anschlusskabel
Gewicht: < 6 kg

Allgemeine Funktionen

Fernservice und -konfiguration
Zeitsynchronisierung: Binäreingang (Impuls), seriell (DCF77) oder über Ethernet (NTP, PTP)
GPS, Leit-/Fernwirktechnik
Diagnose mit Webserver
AI-Module für Überlastschutz optional verfügbar
AO-Module optional für Kombigerät verfügbar
Elektronisch unterstützte Befehlsausgänge (DX2330-Modul) für schnelle Abschaltungen
CP mit vollgrafischem Display und 3-farbigen LED
Automatisches Backup auf SD-Karte
Redundante Spannungsversorgung als Option

Kommunikation

IEC 60870-5-103/-104, IEC 61850
RS232, RS422/485, LWL, 10/100 Mbit Ethernet
Zwei zusätzliche optische Ethernet-Schnittstellen für redundanten Ring
Standleitungs- oder Wählleitungsverbindung
Einbindung von Stand-alone-Geräten über Stationsbus

Weitere spezifische Schutzfunktionen

Einstellbare Netzfrequenzen für Europäische Wechselstromapplikationen (16.7 Hz, 25 Hz, 50 Hz)
Anwendung für alle Europäischen Speisekonzepte (Einleitersysteme (mit einem oder zwei Leistungsschaltern), Zweileitersysteme (Autotransformatorspeisungen))
Hochstromstufe (unverzögertes Auskommando in maximal 2,5 ms (mit elektronischen Befehlsausgängen))
Gerichtete Hochstromstufe (unverzögertes Auskommando in maximal 8 ms (mit elektronischen Befehlsausgängen))
Patentierter Distanzschutzalgorithmus (unverzögertes Auskommando in maximal 20 ms (mit elektronischen Befehlsausgängen))
Von der Leittechnik getrenntes Schutzereignisarchiv
Nennstrom (1/5 A) über Klemmenanschluss wählbar
Einstellung an der Bedieneinheit und am PC über menügeführte Klartextbedienung
