Traforegler

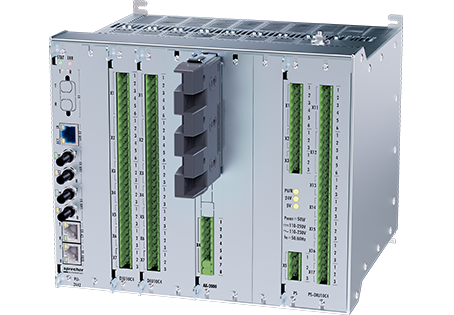

SPRECON-E-C-AVR
Die Traforeglerfunktionalität dient zur automatischen Steuerung von Transformatoren mit Stufenschaltern, die durch einen Motorantrieb betätigt werden. Die Ansteuerung des Motorantriebs, der nach dem Prinzip der Schrittschaltung arbeitet, bewirkt eine Spannungsänderung um eine Stufe.
SPRECON-E-C-AVR kann den kundenspezifischen Erfordernissen weitestgehend angepasst werden. Darüber hinaus ist ein automatischer Parallellauf mehrerer Einheiten auf Basis des Master/Follower-Prinzips möglich, wobei eine Überwachung des Kreisblindstromes erfolgt.
Der Stellbefehl “Höher” oder “Tiefer” wird an den Motorantrieb gegeben, wenn der Spannungs-Ist-Wert in vorgegebenen Grenzen vom Spannungs-Soll-Wert abweicht.
Die Traforegler-Funktionalität verfügt über die Einstellmöglichkeit von fünf unabhängigen Sollspannungen, die wahlweise über die Vorortbedienung oder über die SPRECON-Leittechnik aktiviert werden können. Ein störungsfreier Betrieb wird durch eine gestaffelte Unter- und Überspannungsüberwachung mit automatischer Rückführung des Stufenschalters auf die Sollspannung, durch die Überwachung der Funktion des Motorantriebes und des Stufenschalters sowie durch die eingebaute Überstromblockierung gewährleistet.
Alle Einstelldaten werden in programmierbare Festspeicher (FLASH) abgelegt und stehen daher auch nach einem Spannungsausfall zur Verfügung. Eine gesonderte Hilfsspannung zur Sicherung der Daten ist nicht erforderlich. Der Traforegler kann als Standalone Geräte eingesetzt oder in die Anlagenleittechnik ( Stationsbus ) eingebunden werden, die Funktion Traforegler kann im SPRECON-E-C und im SPRECON-E-P eingesetzt werden
Für die Darstellung der jeweiligen Prozessinformationen steht eine Vielzahl an Funktionen zur Verfügung, wie beispielsweise
- Farbumschläge, Bewegungen, Text- und Zahlenanzeigen
- Text- und Bitmap-Buttons, Schalter oder Combo-/Listboxen
- Bargraf, Universalregler, Zahlenwert, dynamische Textanzeige und Zeigerinstrument für die perfekte Darstellung von Werten
- Eigenprogrammierbare ActiveX® Controls für individuelle Lösungen
- Frei einstellbare Vektorelemente wie Kreise, Rechtecke, Linien, etc. und frei definierbare Schriften, Farben und unterschiedlichste 3D-Anzeigeeinstellungen
- Bibliotheken mit vordefinierten Schaltersymbolen sowie komplette vorparametrierte Felder für Energieanlagen
